Тема: Радиопомехи от электромотора вентилятора печки TLC78

[Fly-fisher]

Вроде несложно достать. нада глянуть

Три винта - и он у тебя в руках . Это лучше, чем в холодной машине переться через весь город.

[Fly-fisher]

Слашал (но не проверял) что моторы печки одинаковы практически у всех Тойот. Попробуй что-нить с разборки.

Нифига не одинаковые

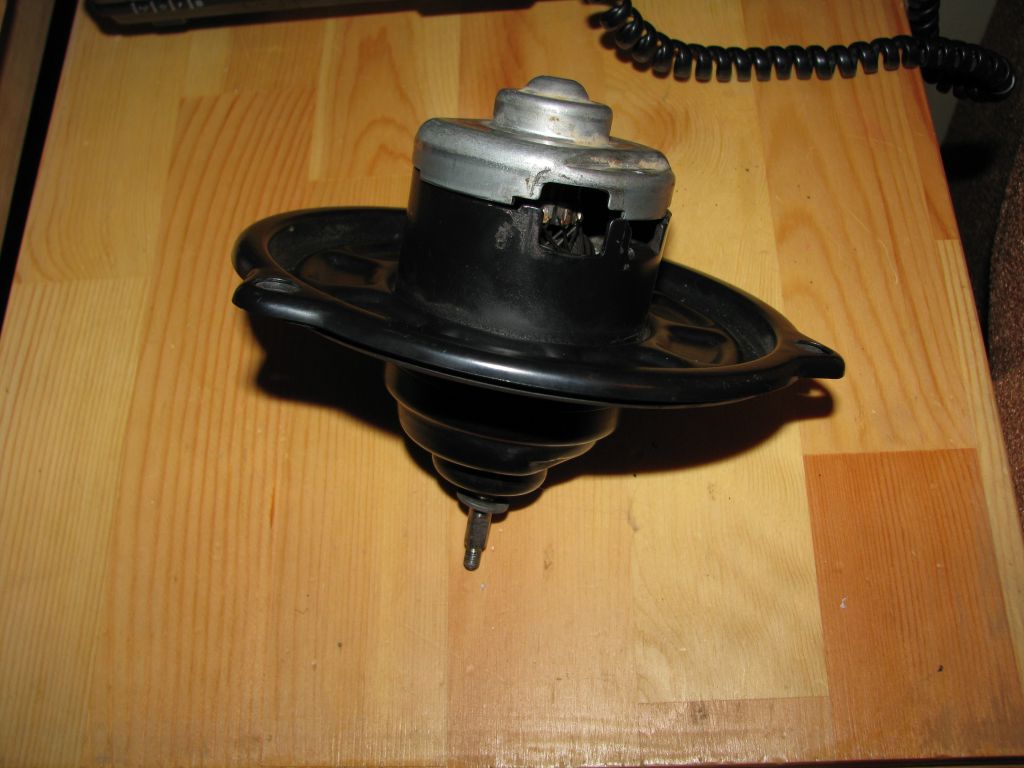

Вот он какой:

Подробнее...

Подробнее...

Моторчик по характеристикам и габаритам подобрать, конечно, можно, но его придется как-то крепить к крышке, которая выполнена как единое целое с мотором. И не факт, что совпадет посадочное место крыльчатки, с ним тоже придется мудрить. Но, видимо, это того стоит: новый моторчик стоит более 5000 рублей в Экзисте.
Снял заднюю крышку, вынул щеточный узел, разъем и резиновую трубку. Покрепче ухватившись за крыльчатку, отвернул гайку крепления крыльчатки вентилятора, снял крыльчатку. Вынул ротор.
Внутренности мотора были битком набиты пылью и грязью. Я их продул и прочистил кисточкой.

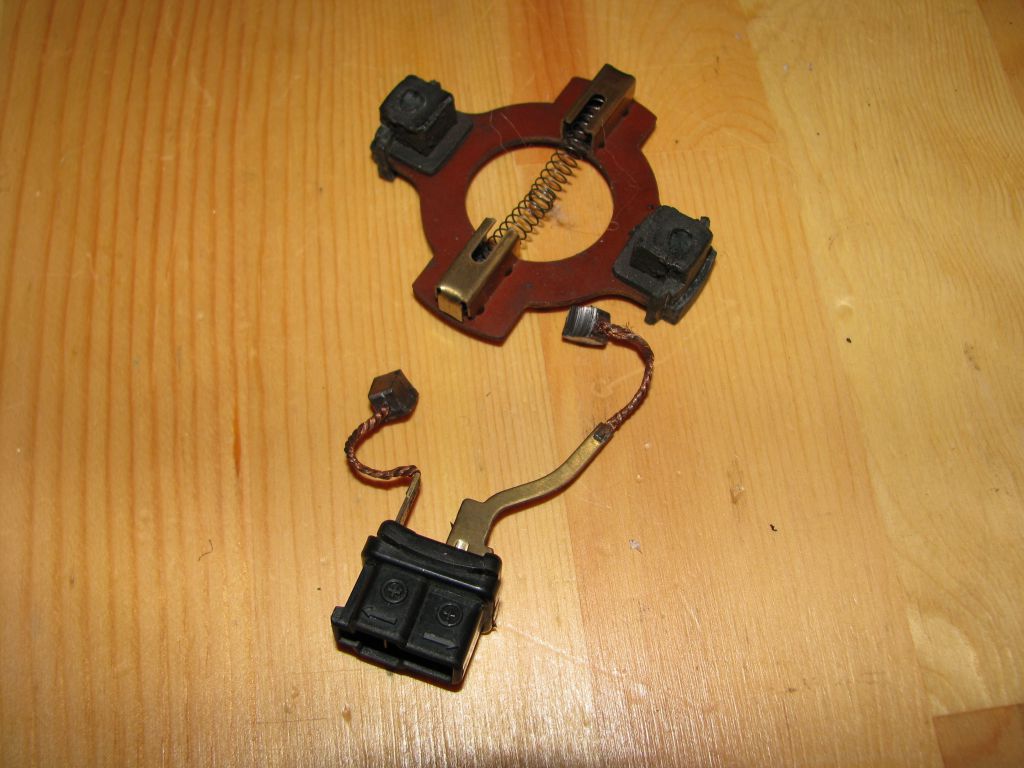

Старые щетки были истерты практически в ноль, коллектор неравномерно проточен щетками:

Подробнее...

Подробнее...

Вероятно, причина помех в плохом контакте щеток и в том, что потроха мотора были забиты электропроводящей массой, включающей в себя остатки щеток.

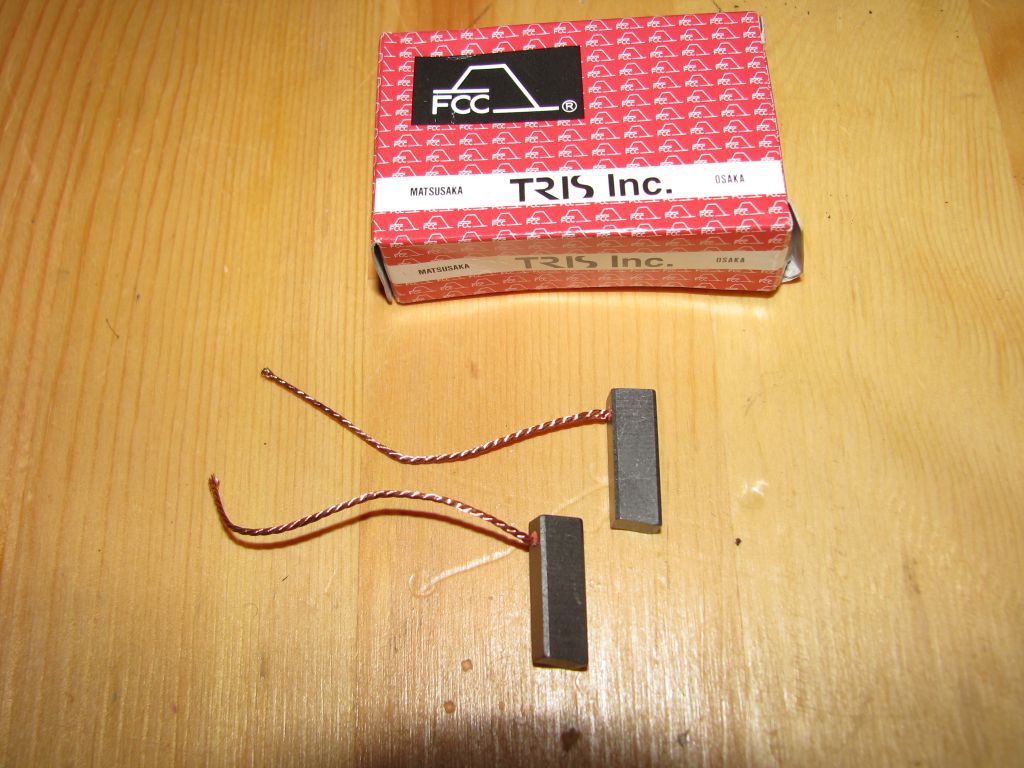

За 350 рублей купил в Автограде вот такие графитовые щетки:

Подробнее...

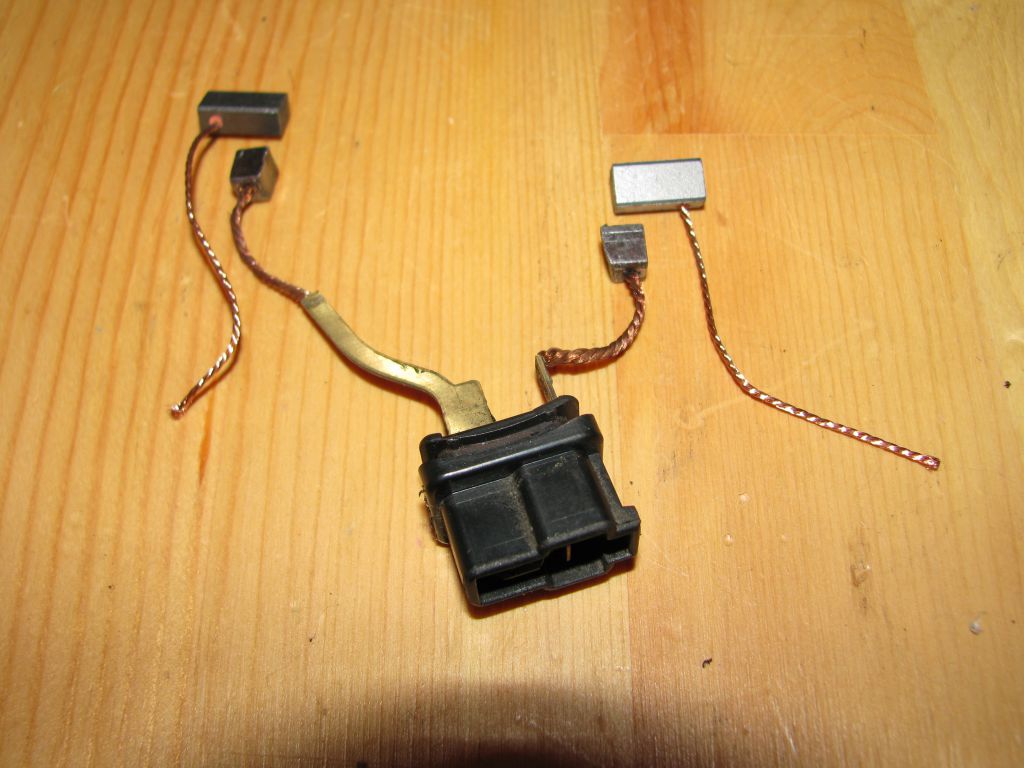

Родные были сечением 7мм х 6мм, подходящие новые удалось найти только 7мм х 5мм

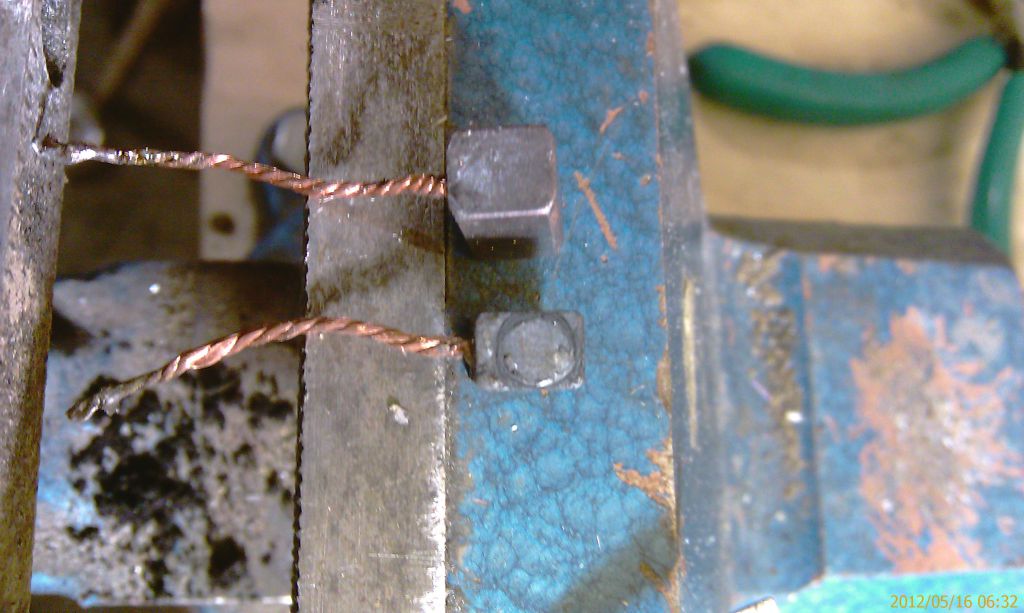

Обработал ножовкой по металлу и надфилем до получения необходимой формы:

Подробнее...

Припаял вместо старых щеток с обмоткой проволокой. Флюс - кислота. После пайки обязательная промывка в растворе соды:

Подробнее...

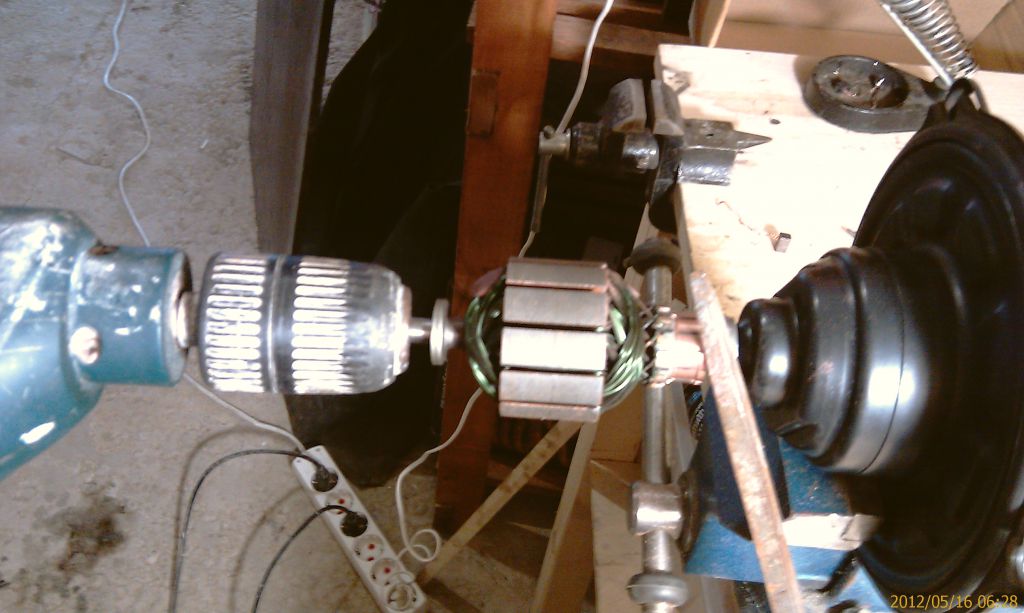

Вал ротора зажал в патрон дрели и коллектор обработал надфилем.

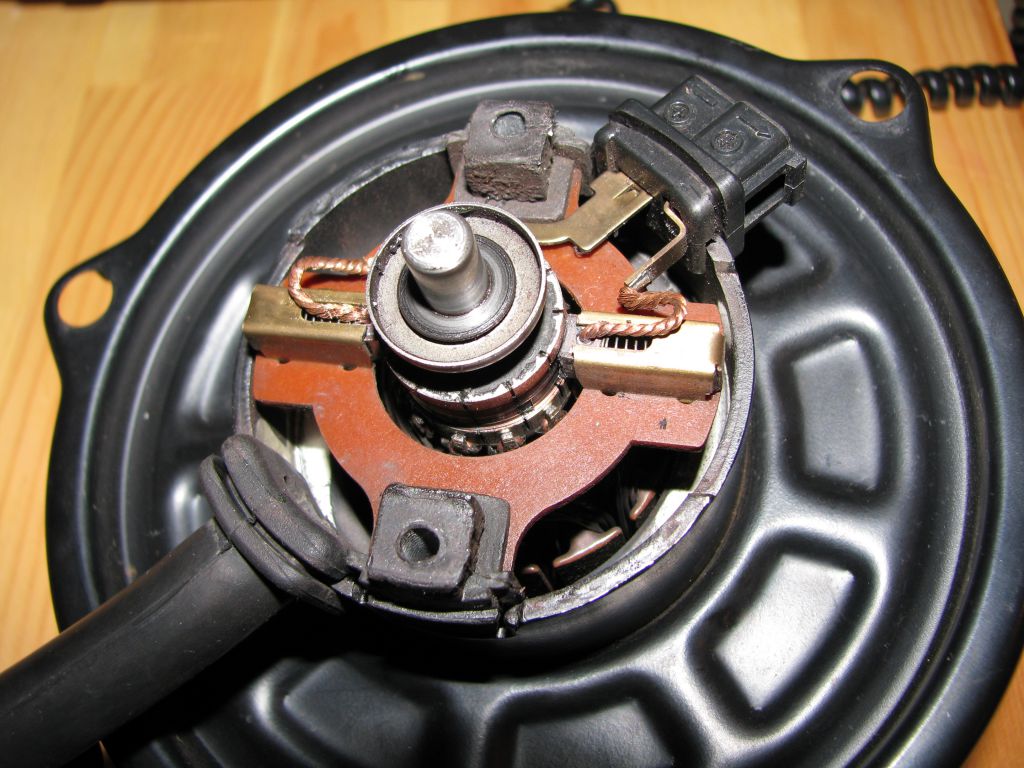

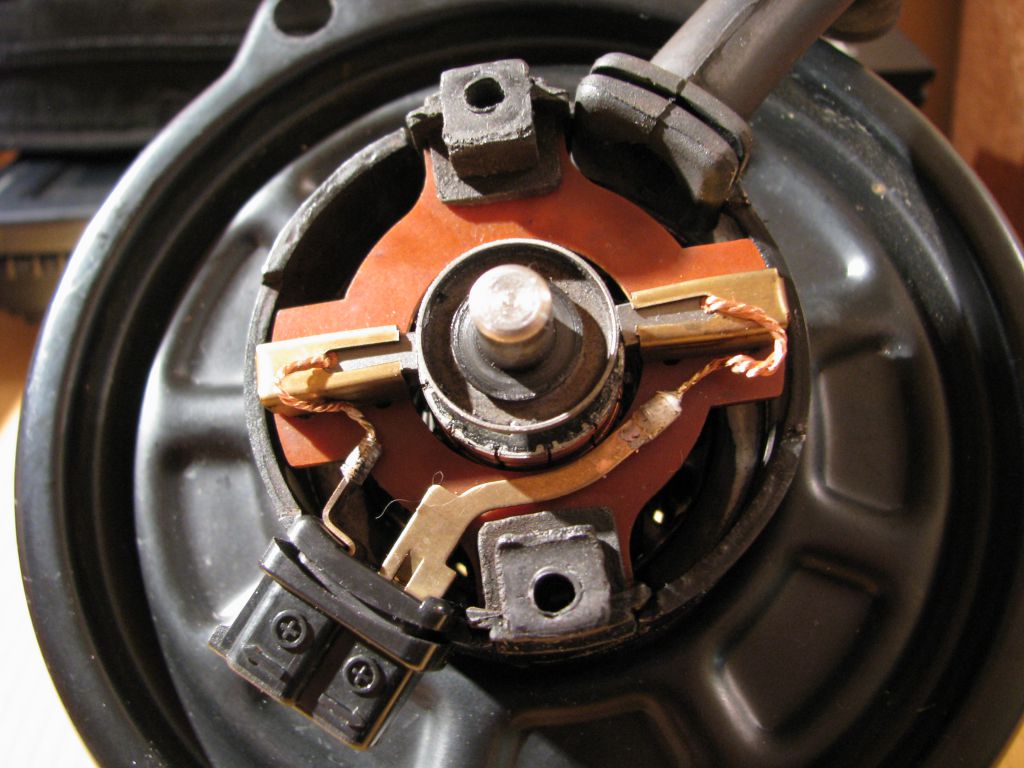

Собрал новый щеточный узел, поджав пассатижами щеткодержатели под новый размер щеток:

Подробнее...

Моторчик собрал в обратной последовательности, пошел в гараж, установил на машину, включил зажигание. РАБОТАЕТ! Сигналка тоже работает, как новая, значит помех нет!

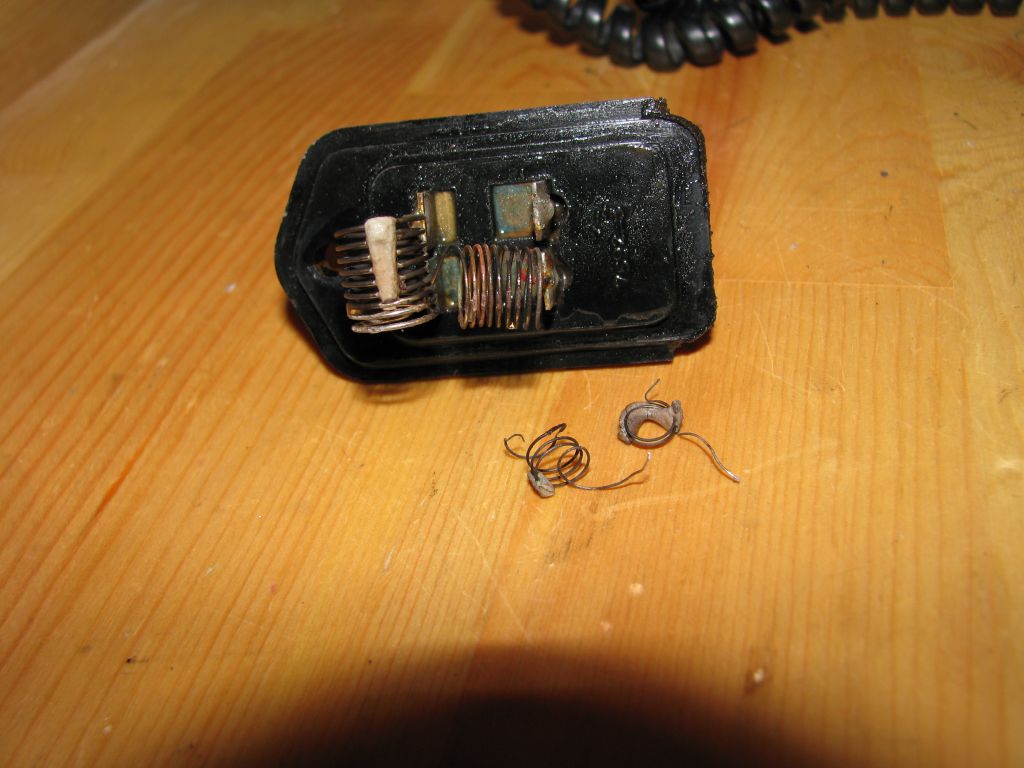

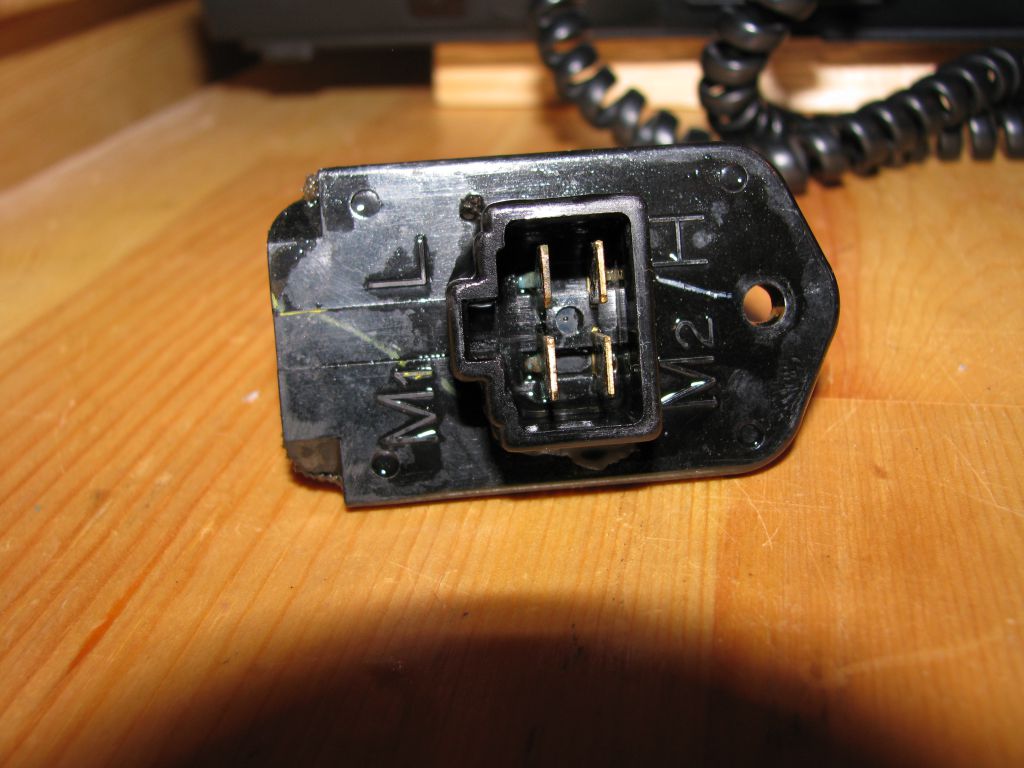

Рядом с моторчиком на корпусе вентилятора стоит вот такая фиговина, называемая резистор управления оборотами печки:

Подробнее...

Подробнее...

У моего резистора одна из трех спиралей дезинтегрирована нафиг. Видимо, из-за этого не работает вентилятор на самых малых оборотах. Я заказал новый резистор, но есть надежда восстановить старый. По сему вопрос:
У кого есть метр нихрома диаметром 0,3 – 0,4мм?

[HouseMD]

А попробуй в Город мастеров. В павильонами с ТЭНами и прочими нагревашками.

[Fly-fisher]

В павильонами с ТЭНами и прочими нагревашками.

Павильон с Тэнами - это ЗАО "Труд", что ли ? Так они на Энергетиков

[HouseMD]

Спасибо... поржал

[Serg_L]

спасибо за отчет, как всегда подробно и поучительно.

[AlexTank]

У меня нихрома куча, но он толстый однако, 0.5, если не больше.

[Fly-fisher]

У меня нихрома куча, но он толстый однако, 0.5, если не больше.

Взял бы несколько метров, в хозяйстве пригодится . Какие условия, явки, пароли?

[AlexTank]

Взял бы несколько метров, в хозяйстве пригодится . Какие условия, явки, пароли?

Стоило мне написать про нихром.
И я уже думаю, что пива напьюсь - лопну.
У меня моток запутанный. Я с него дергаю по необходимости. Длинный кусок найти сложно. А по метру - я думаю запросто.
Моток в гараже. Гараж в универе. Сложно счас сказать когда я туда приеду. Может кинуть моток в багажник? Я практически весь день в одном месте нахожусь. Туда можно приехать.

[ВладимиR]

Уже сбегал за пивом... Встал в очередь

[Fly-fisher]

Стоило мне написать про нихром.
И я уже думаю, что пива напьюсь - лопну.
У меня моток запутанный. Я с него дергаю по необходимости. Длинный кусок найти сложно. А по метру - я думаю запросто.
Моток в гараже. Гараж в универе. Сложно счас сказать когда я туда приеду. Может кинуть моток в багажник? Я практически весь день в одном месте нахожусь. Туда можно приехать.

Готов приехать хоть в гараж по свистку, хоть в "одно место" .
Только моток мне не надо, 2-3 метра на всю жизнь хватит.
И я сразу представил, сколько бы я пива употребил, чтобы лопнуть, перевел в деньги и малость офигел

[AlexTank]

Готов приехать хоть в гараж по свистку, хоть в "одно место" .
Только моток мне не надо, 2-3 метра на всю жизнь хватит.
И я сразу представил, сколько бы я пива употребил, чтобы лопнуть, перевел в деньги и малость офигел

Так ты ж не один нихром хочешь. Завтра кину в багажник.


[Fly-fisher]

У меня нихрома куча, но он толстый однако, 0.5, если не больше.

1,05 мм .
Теперь долго придется думать, куда его приспособить .

[Fly-fisher]

Приехал новый  резистор управления оборотами печки:

Подробнее...

Теперь вентилятор работает во всех положениях тумблера.

[Fly-fisher]

Полтора года спустя история повторилась. Кроме того печкин мотор стал сильно шуметь. А еще показалось, что если в зиму на прогреве оставлять машину со включенным вентилятором, то махом садится аккумулятор. То есть на моторе отопителя непотребное потребление электричества . Кроме того щетки сильно сыпятся. Видимо пара коллектор – щетка совсем не удалась . Мотор временами стал запускаться с толкача, от удара с ноги по корпусу .

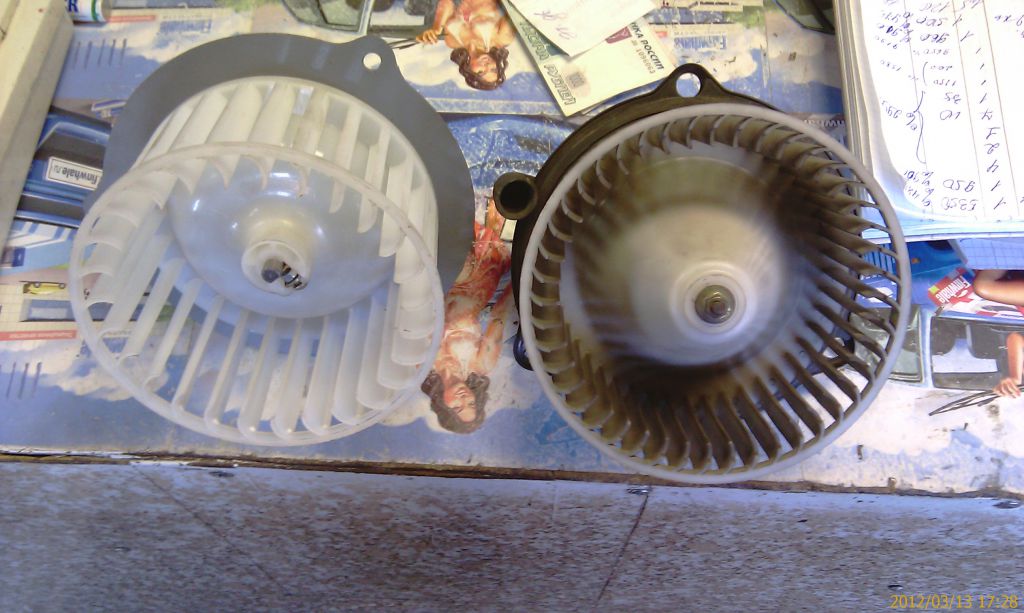

Стал подумывать о новом моторе. Поставленный на уши Автоград показал, что неоригинала или аналогов нет. Или мне не повезло. Поставленный на уши интернет показал, что подходит мотор от… опять же «Волги»! Но ставить я его не стал, поскольку направление вращения крыльчатки противоположное:

Подробнее...

Подробнее...

Прифигачить к нему крыльчатку от родного мотора сложно: ГАЗовский мотор крупнее, крепление другое.

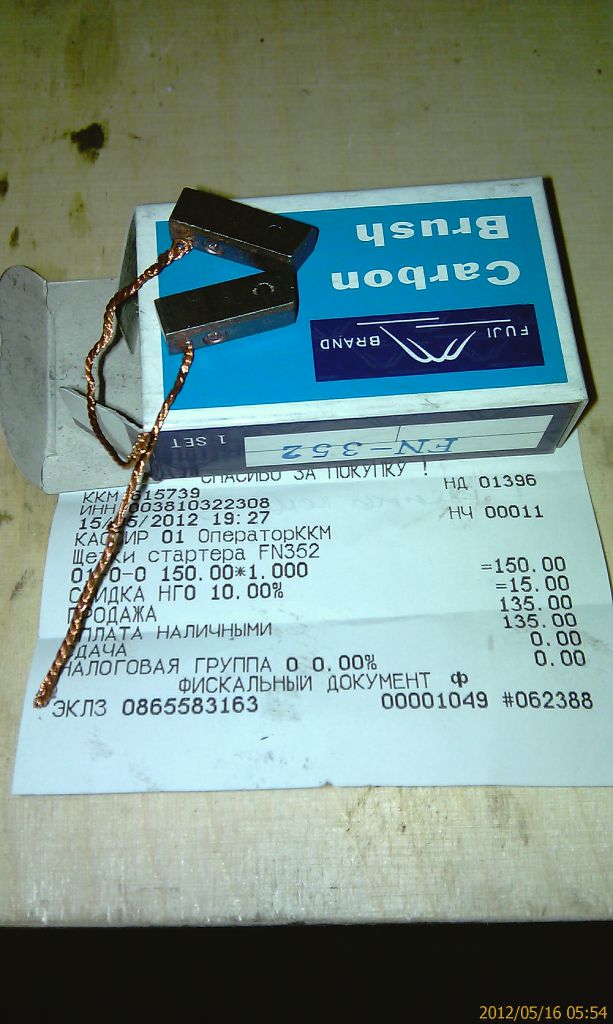

Оригинала в наличии в Иркутске нет. На заказ ценник от 4200 до 6000 . Решил пока дать мотору еще один шанс. Купил щетки в другой упаковке, больше подходящие по размеру, чем предыдущие:

Подробнее...

Подробнее...

Сверху новая, снизу предыдущая.
Обработал как следует коллектор:

Подробнее...

Прочистил в нем зазоры между контактами. Собрал, поставил, работает. Шум есть, но меньше. После притирки будет понятно, как прошла операция. Боюсь, что к зиме нужно будет все же озаботиться новым мотором .
